濟南仁碩電子科技有限公司

檢測認證人脈交流通訊錄

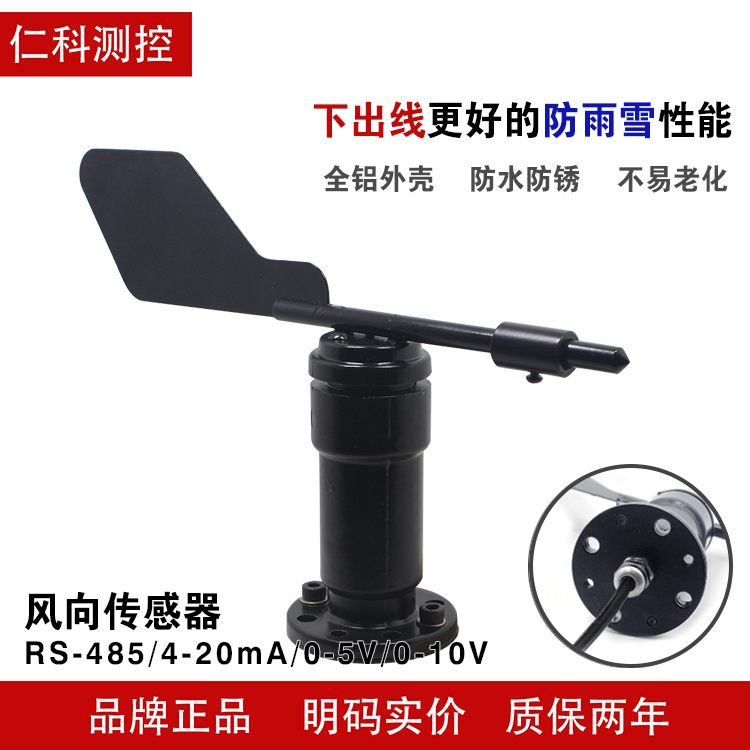

風向360變送器

  • 這真不是您需要的產品？
  • 品　　牌：
  • 建大仁科
  • 主要規格：
  • 用　　途：
  • 測量風向（360度）
    • 1. 產品介紹 1.1 產品概述 RS-FXJT--*風向變送器，外形小巧輕便，便于攜帶和組裝，全新的設計理念可以有效獲得風向信息，殼體采用聚碳酸酯復合材料，具有良好的防腐、防侵蝕等特點，抗暴曬，抗沖擊強度高，同時配合內部順滑的軸承系統，確保了信息采集的精確性，并以傳統模擬量信號（4-20mA、0-10V、0-5V）進行數據輸出。被廣泛應用于溫室、環境保護、氣象站、船舶、碼頭、養殖等環境的風向測量。 1.2 功能特點 ?量程：0~359.9度 ?防電磁干擾處理 ?采用高性能進口軸承，轉動阻力小，測量精確 ?聚碳酸酯外殼，機械強度大，硬度高，耐腐蝕、長期使用于室外 ?設備結構及重量經過精心設計及分配，轉動慣量小，響應靈敏 ?可同時適用于四線制與三線制接法。 1.3 主要技術指標 直流供電（默認） 10~30V DC 最大功耗 電流輸出 1.2W 電壓輸出 1.2W 變送器電路工作溫度 -20℃~+60℃，0%RH~80%RH 測量范圍 0~359.9度 動態響應時間 ≤0.5s 輸出信號 電流輸出 4~20mA 電壓輸出 0~5V/0~10V 負載能力 電壓輸出 輸出電阻≤250Ω 電流輸出 ≤600Ω 2. 產品選型 RS- 仁碩公司代號 FXJT- 聚碳酸酯風向變送器 I20- -360 4～20 mA電流輸出 V05- -360 0～5V電壓輸出 V10- -360 0～10V電壓輸出 3. 設備安裝說明 3.1 設備安裝前檢查 ■變送器設備1臺 ■安裝螺絲4個 ■12V/1A電源1臺（選配） ■合格證、保修卡、接線說明等 3.2 接線 3.2.1: 電源接線 寬電壓10~30V直流電源輸入。針對0-10V輸出型設備只能用24V供電。 3.2.2: 輸出接口接線 同時適應三線制與四線制。 3.2.3: 電氣接線 線色 說明 電源 棕色 電源正 黑色 電源負 輸出 藍色 風向信號正 綠色 風向信號負 3.3接線方式舉例 四線制接法示意圖 三線制接法示意圖 3.4安裝方式 采用法蘭安裝，螺紋法蘭連接使風向傳感器下部管件牢牢固定在法蘭盤上，底盤?80mm，在?68mm的圓周上開四個均?4.5mm的安裝孔，使用螺栓將其緊緊固定在支架上，使整套儀器，保持在最佳水平度，保證風向數據的準確性，法蘭連接使用方便，能夠承受較大的壓力。 3.5注意事項 1.用戶不得自行拆卸，更不能觸碰傳感器芯體，以免造成產品的損壞。 2.盡量遠離大功率干擾設備，以免造成測量的不準確，如變頻器、電機等，安裝、拆卸變送器時必須先斷開電源，變送器內有水進入可導致不可逆轉變化。 3.防止化學試劑、油、粉塵等直接侵害傳感器，勿在結露、極限溫度環境下長期使用、嚴防冷熱沖擊 4. 計算方法 4-20mA輸出對照表 0-10V輸出對照表 0-5V輸出對照表 輸出值（mA） 對應角度值 輸出值（V） 對應角度值 輸出值（V） 對應角度值 ≈4 0度 ≈0 0度 ≈0 0度 ≈20 359.9度 ≈10 359.9度 ≈5 359.9度 量程0~360，以0-10V輸出為例，當輸出信號為5V時，計算當前風向。風向量程的跨度為360，用10V電壓信號來表達，360/10V=36/V，即電壓每變化1V對應風向變化36度.測量值5V-0V=5V。5V*36/V=180度。則當前風向為180度。 5. 常見問題及解決辦法 故障現象：無輸出或輸出錯誤 可能的原因： 1)量程對應錯誤導致PLC計算錯誤，量程請查閱第一部分的技術指標。 2)接線方式不對或者接線順序錯誤。 3)供電電壓不對（針對0-10V型均為24V供電）。 4)變送器與采集器之間距離過長，造成信號紊亂。 5) PLC采集口損壞。 6)設備損壞。 6. 聯系方式 濟南仁碩電子科技有限公司 地址：山東省濟南市高新區鳳岐路2886號 郵編：250101 電話：（86）0531-58720832 傳真：（86）0531-67805165 網址：www.jnrsmcu.com 云平臺地址：www.0531yun.cn 7. 文檔歷史 V1.0 文檔建立。 V2.0 文檔更新。 8. 外形尺寸 詳情請咨詢畢女士：電話微信同步 17686837293
