1、產品簡介

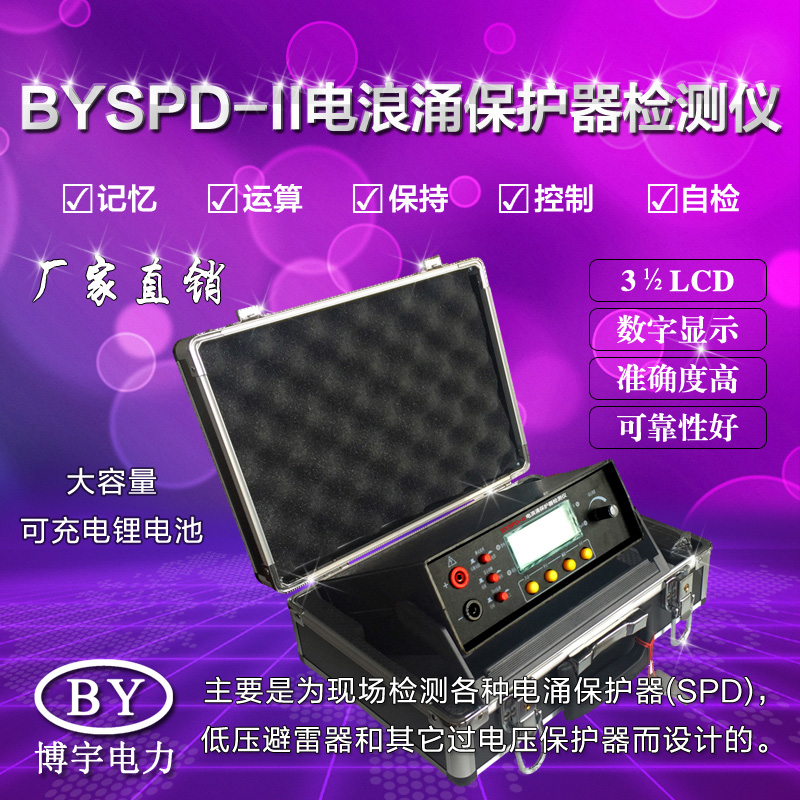

BYSPD-II電涌保護器測試儀又稱電涌保護器安全巡檢儀,主要是為現場檢測各種電涌保護器(SPD)，也是為了滿足對在線運行電源避雷器（SPD）進行運行安全狀態的全面的快速檢測而研發的專用儀器。主要功能：壓敏電阻的壓敏電壓和泄漏電流測試；絕緣電阻測試（兆歐表）；放電管點火電壓（直流火花放電電壓）測試和放電管的快速篩選、導通測試功能。

BYSPD-II電涌保護器測試儀是一款多功能檢測設備,也是對低壓避雷器和其它過電壓保護器而設計的?？捎糜跈z測這些器件中核心器件的電壓限制器件或電壓開關器件的參數；同樣適用于氧化鋅避雷器(壓敏電阻)，固體放電管、金屬陶瓷二、三電極放電管、真空避雷管等過壓防護元件直流參數的測試。同時也是為了避免和減少由于避雷器（SPD）自身劣化而引起的供電事故和故障，對避雷器（SPD）的在線安全狀態進行有效的常規巡檢。

 2、性能特征

1、具有高壓短路保護、過流保護、高壓預置、量程調節等功能，高壓自泄放時間小于1秒。

2、具有記憶、運算、保持、控制、自檢功能。

3、測量數據由3½LCD數字顯示，準確度高、可靠性好。

4、專用便攜套裝設計，配備了儀表和所有附件，使儀表的使用和攜帶更為方便。

5、直流供電：內置大容量充電電池，確保長時間穩定測試，不需外接電源；便于各種場合使用。

6、連續測量，可以對批量試品進行不間斷測試。

7、面板功能簡單，易于操作。

8、液晶顯示界面，示值清晰，測量數據直觀易讀。

9、體積小、重量輕，便于攜帶。

 3、判定方法

1、 電源避雷器 (SPD) 直流參考電壓 (U1mA) 的測試：用儀器測出的SPD實測壓敏電壓與生產廠標稱值比較，當誤差大于±20%時，可判定SPD失效。也可與產品生產廠家提供的允許公差范圍表對比判定。

2、 漏電流（I1e）的測試：檢測SPD的劣化程度，規定在0.75U1mA下測試。實測I1e不應大于產品標稱的最大值；如產品未標定出I1e值時，一般不應大于20μA。

 4、技術指標

4.1壓敏電阻測量

4.2放電管測量

 5、其它指標

絕緣電阻：8MΩ(500V)

耐壓：AC 1.5kV 50Hz 1min

工作溫度和濕度：0～+40℃ ＜85%RH

儲存溫度和濕度：-10℃～+50℃ ＜90%RH

電源：AC220V±10% 或 DC12V  ±0.5V  1000mA

功耗：12W

外形尺寸：208mm(L)×190mm(W)×78mm(D)

重量：≤2kg

 6、使用方法

6.1 使用“自動”位測試壓敏電阻

6.1.1 開啟電源，將面板“測試選擇”鍵置“壓敏電阻”位；將“U0.75選擇”鍵置“自動”位，將面板“顯示切換”開關置“電壓”位。

6.1.2 將被測壓敏電阻用測試線接入“測試孔”的“+”、 “－”端后輕觸高壓“啟動”鍵，儀器顯示起始動作電壓U1mA值，隨后按住“漏流”鍵不放，儀器顯示0.75U1mA電壓值，如果同時將面板“顯示切換”開關置“電流”位后儀器顯示值為I 0.75U,1mA值；松開“漏流”鍵，儀器將顯示流過被測壓敏電阻的電流約1mA。

6.1.3 輕觸高壓“停”鍵后取下被測壓敏電阻。

6.2 使用“人工”位測試壓敏電阻

6.2.1 將“測試選擇”鍵置“壓敏電阻”位；將“U0.75選擇”鍵置“人工”位;將“顯示切換”開關置“電壓”位,開啟電源和高壓后，調節“高壓預置”旋鈕，使儀器預置高壓值高于將被測試的壓敏電阻的標稱值1.2倍以上，關閉高壓；接入被測壓敏電阻，此時啟、停高壓，可對多個類似被測壓敏電阻進行U1mA單一指標的連續測試。

6.2.2 根據測得壓敏電阻U1mA值計算出0.75U1mA值,將儀器預置電壓調節到此值,再將“顯示切換”開關置“電流”位, 此時不關閉高壓按住“漏流”鍵不放,接入U1mA值相同的被測壓敏電阻進行I 0.75U,1mA單一指標的連續測試。

6.3 放電管測試

6.3.1 將“測試選擇”鍵置“放電管”位;“U0.75選擇”鍵置

“人工”位;開啟電源和高壓。

6.3.2 調節“高壓預置”旋鈕。使儀器顯示的預置電壓值低

于被測放電管標稱值100V以下,直至起始位置(約15V)。

6.3.3 將被測放電管用測量線接入儀器“測試孔”“+”、“－”端鈕,輕觸“升壓”鍵,待綠色“放電”指示燈點亮,儀器顯示穩定值為該放電管點火電壓值。

    連續測試時,須待預置電壓顯示值穩定后,再啟動“升壓”鍵。

6.4 其它功能

6.4.1 自檢功能, 在壓敏電阻測試過程中,變換“顯示切換”開關,可檢查本儀器測試條件技術參數的正確性。

6.4.2 “U0.75選擇”鍵置“人工”位,調節“高壓預置”旋鈕,使預置電壓緩慢上升,測試壓敏電阻時切換“顯示切換”開關,可給出該壓敏電阻的V/A特性曲線；測試放電管的點火電壓值,將100V/秒條件下的測試值與預置電壓緩慢上升點火值相比對,可基本判定其特性。

 7、面板功能

 8、注意事項及說明

“自動”位測壓敏電阻時，須避免開路時啟動高壓，以免損壞儀器。

測試時，不要觸及金屬部位，以免高壓電擊傷人。

儀表應避免受潮、雨淋、暴曬、跌落。

 9、保管

BYSPD-II電涌保護器測試儀應存放在-10℃～+50℃，相對濕度不大于90%RH無酸性、堿性及其他腐蝕性氣體的環境或室內。
