內徑測量,大尺寸測量,標準測頭,盲孔測頭,diatest內徑表式測量系統

  • 這真不是您需要的產品？
  • 品　　牌：
  • 德國diatest
  • 主要規格：
  • 1
  • 用　　途：
  • 孔徑測量|內徑測量

    • 【簡單介紹】

      技術參數：

      ? 適用范圍：Ф19.5-330mm；Ф38.5-348mm(盲孔測頭)
      ? 測量范圍：大約為2.5mm
      ? 重復性：≤0.001mm
      ? 直線性：在量程范圍內zui大為0.006mm
      ? 連接螺紋：M6?0.75
      ? 測量深度：可達3m
      ? 碳鋼測點半徑為R 0.8
      ? 指示表所需測力：1.5-2.0N

      【詳細說明】

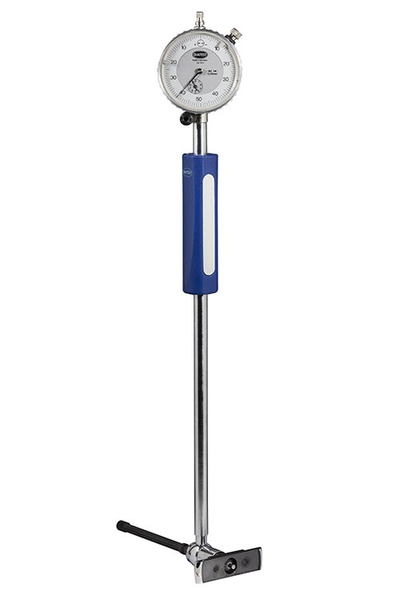

      內徑表式測量系統



      產品特征：

      ? 操作簡單，適用于大部分孔徑測量及大尺寸測量
      ? 校準簡單，可用千分尺或環規校準
      ? 通過中間橋自動定中心
      ? 除了測量孔徑外，還可檢測圓度、圓柱度等形狀誤差
      ? 也可用于測量平行距離


      技術參數：

      ? 適用范圍：Ф19.5-330mm；Ф38.5-348mm（盲孔測頭）
      ? 測量范圍：大約為2.5mm
      ? 重復性：≤0.001mm
      ? 直線性：在量程范圍內zui大為0.006mm
      ? 連接螺紋：M6?0.75
      ? 測量深度：可達3m
      ? 碳鋼測點半徑為R 0.8
      ? 指示表所需測力：1.5-2.0N

      產品結構：

      一套內徑表式測量系統由以下幾個部分組成：碳鋼測點的測頭（1），碳鋼測球（3），加長桿（根據測量范圍確定是否需要）（2），連接螺紋為M630.75的手柄（5），指示表（4）和校對環規或其他的校對裝置。

      測頭及測球

      標準測頭



      盲孔測頭測球



      內徑表配置表

      測量范圍

       產品名稱

      測量范圍

      產品系列號

      19.5
      -34.5

      26.3
      -110

      49.5
      -230

      78.5
      -330

      19.5
      -330

      38.5
      -115

      75.5
      -348

      38.5-
      348

      19.5-348

      標準測頭

      19.5-34.5

      113S-P5

      ♦



      ♦



      ♦

      標準測頭

      26.3-110.0

      113S-P6



      ♦



      ♦



      ♦

      標準測頭

      19.5-230.0

      113S-P7



      ♦



      ♦



      ♦

      標準測頭

      78.5-330.0

      113S-P8



      ♦

      ♦



      ♦

      盲孔測頭

      38.5-115.0

      113B-P6



      ♦



      ♦

      ♦

      盲孔測頭

      75.5-348.0

      113B-P8



      ♦

      ♦

      ♦

      測球



      113S-A0



      ♦

      ♦

      ♦

      ♦



      ♦

      測球



      113S-A1

      ♦

      ♦

      ♦

      ♦

      ♦



      ♦

      測球



      113S-A2

      ♦

      ♦

      ♦

      ♦

      ♦



      ♦

      測球



      113S-A3

      ♦

      ♦

      ♦

      ♦

      ♦



      ♦

      測球



      113S-A4

      ♦

      ♦

      ♦

      ♦

      ♦



      ♦

      測球



      113B-A5



      ♦

      ♦

      ♦

      ♦

      測球



      113B-A6



      ♦

      ♦

      ♦

      ♦

      測球



      113B-A7



      ♦

      ♦

      ♦

      ♦

      延長桿

      L=10

      113S-E10

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      延長桿

      L=20

      113S-E20



      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      延長桿

      L=40

      113S-E40



      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      ♦

      延長桿

      L=80

      113S-E80



      ♦

      ♦

      ♦



      ♦

      ♦

      ♦

      延長桿

      L=100

      113S-E100



      ♦

      ♦



      ♦

      ♦

      ♦



      測球及專用附件技術參數：



      測球113S-A1/2/3/4與測頭113S-P5/6/7/8配合使用
      測球113S-A*  1    2    3   4
      L（mm）       2.5  5.0  7.5  10



      測球113S-A0與測頭113S-P6/7/8配合使用，通過鎖緊螺母可調整該測球長度



      測球113B-A5/6與測頭113B-P6/8配合使用
      測球113S-A*  5   6
      L（mm）       14  19



      測球113B-A7與測頭113B-P6/8配合使用，通過鎖緊螺母可調整該測球長度



      專用附件：



      延長桿113S-E10/20/40/80
      產品序列號E后數字為延長桿長度



      延長桿113S-E100



      113S-S*
      校對內徑表時即可用校對環規也可用千分尺，當使用千分尺校對時，我們?yōu)槟峁┝硕ㄎ槐P，通過定位盤將內徑表固定在千分尺的測量桿上，這樣就避免了校對時定位難的問題。
      當使用千分尺校對時，測量桿為Ф6-8mm時與之對應的定位盤的尺寸：
      ФA（mm）= 6.0    6.5   6.85    7.0     7.5    8.0
