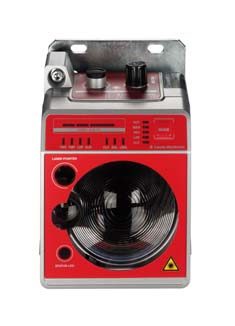

勞易測紅外通信儀DDLS 508 200.4 L

勞易測紅外通信儀DDLS 508 200.4 L 4.3.1在無校準激光器的情況下進行水平安裝（移動軸) 根據機械條件·用四顆M5螺絲通過固定孔將固定或移動設備安裝在安裝板上· 移動設備應盡可能靠近固定設備移動· 確定兩個設備的垂直安裝位置· 在水平尺或水平儀放置在兩個設備的連接區域的平坦接觸表面頂部·移動設備·直到它們都處于相同的高度· 確定兩個設備的水平安裝位置· 將水平儀或水平尺放置在一個設備的側面支撐邊緣· 相互水平移動設備·使其偏移30 mm (參見圖示）·一臺設備的發送器面向另一臺設備的接收器· 4.3.2在無校準激光器的情況下進行垂直安裝（(升降軸) 將兩個設備以30 mm的側向偏移彼此相對安裝· 將水平儀或水平尺放置在一個設備的側面支撐邊緣· 相互水平移動設備·使其偏移30 mm (參見圖示）·一臺設備的發送器面向另一臺設備的接收器· 確定兩個設備的水平安裝位置· 將水平儀或水平尺放置在兩個設備的連接區域的平坦接觸表面上·移動設備·直到兩個設備對齊·為此·請使用水平儀的垂直水準器·設備安裝結束· 4.4 設備的安裝公差設備的大允許安裝公差取決于系統中設備之間的小距離·
