GTJ-Evd動態變形模量測試儀(手持落錘彎沉儀）

一、 用途概述
GTJ-Evd型動態變形模量測試儀(手持落錘彎沉儀)用于測定路基在動荷載作用下的彎沉值（Evd），從而評估路基的承載力和變形量。適用于受動荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測，特別適用于場地狹窄地段檢測，如路橋（涵）過渡段及路肩的檢測，既有線路基等。它能快速測出動態變形模量Evd和地基系數K30。
適用標準：中華人民共和國行業標準《鐵路工程土工試驗規程》（TB10102-2004）“Evd 平板載荷試驗”。

GTJ-Evd動態變形模量測試儀(手持落錘彎沉儀）

二、 產品特點；
1、采用進口傳感器及部分元器件，測試精度高。
2、液晶中文顯示，在不同的界面下有相應的中文提
示。
3、操作簡單、測試速度快，檢測一點只需三分鐘。
4、自動計算Evd值，并顯示曲線，準確直觀。
5、手持式主機，配藍牙微型打印機，無需連接，直
接打印，方便快捷。
6、RS-232串口和USB接口，便于連接筆記本電腦。
7、該儀器模擬列車高速行駛時對路基產生的沖擊效
應，與靜載試驗相比，更能反映路基土的實際受力
情況，測試數據數字顯示且現場打印，確保測試結
果準確、客觀。
8、液晶屏幕帶有背光，在各種環境下有較好的可視
度。
9、 無核輻射及廢氣等污染，操作使用安全、環保。

GTJ-Evd動態變形模量測試儀(手持落錘彎沉儀）

三、 技術參數
1、 適用及檢測范圍：符合現行規范的各類路基土及基床填料。
（1）適用的土壤種類范圍與K30平板載荷儀相同，即可用于不大于載荷板直徑1/4的各類土和土石混合填料。
（2）測試范圍：10Mpa≤Evd≤225Mpa（3）測試影響深度：0～500mm（4）測試數據存儲量：2000組
2、 加載裝置
（1）加載裝置重：15kg，其中重錘重：10kg
（2）最大沖擊力：7.07kN
（3）沖擊力持續時間：18±2ms
3、 載荷板
重量：15kg，直徑：300mm，厚度：20mm
4、 沉陷測定儀
（1）沉陷測試范圍：0.10mm～2.00mm
（2）重量：1kg
（3）電源：3.7V/3.8AH鋰離子電池
5、環境溫度范圍：-10℃～40℃

GTJ-Evd動態變形模量測試儀(手持落錘彎沉儀）

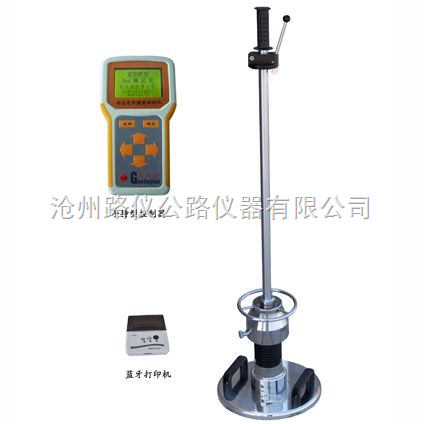

四、 儀器構成
1．加載裝置
2、荷載板
3、電子沉陷測定儀
4、藍牙微型打印機
