GTJ-RBL鋼筋掃描儀 鋼筋位置測定儀 鋼筋檢測儀（河北路儀）
設備名稱：鋼筋掃描儀 鋼筋位置測定儀 鋼筋保護層測定儀 鋼筋位置探測儀 鋼筋檢測儀

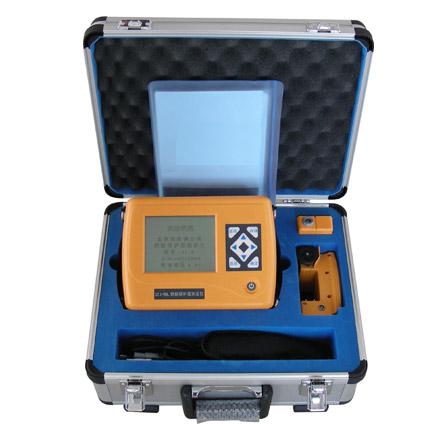

ZXL-180鋼筋檢測儀(又名鋼筋掃描儀)，是一種便攜式無損鋼筋檢測儀器。是由滄州路儀試驗儀器有限公司提供的，可用于鋼筋混凝土結構施工質量的檢測：能夠在混凝土表面確定鋼筋的位置、布筋情況、測量混凝土保護層厚度、鋼筋直徑等；此外，也可對混凝土結構中的磁性體及導電體的位置進行檢測，如墻體內的電纜、水暖管道等,施工前的探測可以有效避免施工中對這些設施的損壞,減少意外的發生。依據標準  產品符合《混凝土結構工程施工質量驗收規范》  GB  50204-2002  對鋼筋檢測儀的要求。

鋼筋檢測儀主要功能 ：
1. 檢測混凝土結構中鋼筋的位置及走向

2. 已知直徑檢測鋼筋的保護層厚度

3.  未知直徑同時檢測鋼筋的直徑和保護層厚度

4.  探明結構中其它磁性物體的分布

5. 探頭自校正功能

6. 檢測數據的存儲、查看、統計分析

7. 數據傳輸功能  技術指標

8. 鋼筋直徑適應范圍  ：Ф6mm～Ф50mm  鋼筋直徑常用檔級為：Ф6  Ф8  Ф10  Ф12  Ф14  Ф16  Ф18  Ф20  Ф22  Ф25  Ф28  Ф32  Ф36  Ф40  Ф50

9. 保護層厚度測量范圍  ：8mm----------180mm  第一量程保護層厚度測量范圍  （單位：mm）鋼筋直徑  6--8  10  12--18  20  22  25--28  32  36--50  最小值  8  9  9  9  11  11  12  17  最大值  70  70  80  86  86  90  90  90  第二量程保護層厚度測量范圍  （單位：mm）  鋼筋直徑  6  8  10  12  14  16  18  20--25  28  32  36--50  最小值  8  9  11  11  13  13  15  17  19  20  25  最大值  100  110  120  130  130  140  140  160  160  180  180

10. 儀器最大允許誤差（保護層厚度  單位：mm）儀器最大允許誤差  第  一  量  程  第  二 鋼筋檢測儀 量  程  ±1  8-------59  10--------79  ±2  60------69  80-------119  ±4  70------90  120-------180

11.  直徑測試范圍  8-----70  mm  ；直徑測試誤差  ±1個檔級
12.  數據存儲容量：3萬個測點數據
13. 電池：6節5號堿性電池，供電時間大于30小時
14.  儀器體積：190mm×183mm×84mm  探頭體積：119mm×56mm×31mm
15. 儀器重量：400g  探頭重量：240g  檢測方法
1、  選擇測區：盡量選擇表面比較平整的區域，以便提高檢測精度，如果表面過于粗糙，要在檢測前清理平整。
2、  鋼筋定位：探頭位于鋼筋正上方時信號值最強如圖-1，在掃描過程中聽到儀器報警聲后往回移動探頭，當R值和H值近似相等的時候，探頭的正下方即為鋼筋。
3、  探明鋼筋分布：  分別在相互平行的兩組測線上（A和B；C和D）進行掃描確定鋼筋的位置，將對應的兩點連線；即可確定該測區的鋼筋分布；如圖-2所示。
4、  測量保護層厚度：將探頭置于兩根鋼筋中間且平行與被測鋼筋沿圖-3的E或F測線移動探頭，即可測出相應測線下鋼筋的保護層厚度。
5、  測鋼筋直徑：測鋼筋直徑時測點要選在兩根鋼筋之間且在被測鋼筋正上方的位置，如圖-3畫紅圈的位置。(鋼筋檢測儀)(鋼筋檢測儀)(鋼筋檢測儀)(鋼筋檢測儀)

同時供應試驗儀器、無損檢測、力學設備、各種試模、各種篩具，混凝土試驗儀器   水泥試驗儀器 無損檢測儀器 公路土工試驗儀器 瀝青試驗儀器 壓力機、拉力機 水泥、混凝土試模類  天平類  其它檢測儀器(鋼筋檢測儀)(鋼筋檢測儀) (鋼筋檢測儀) (鋼筋檢測儀) (鋼筋檢測儀)
