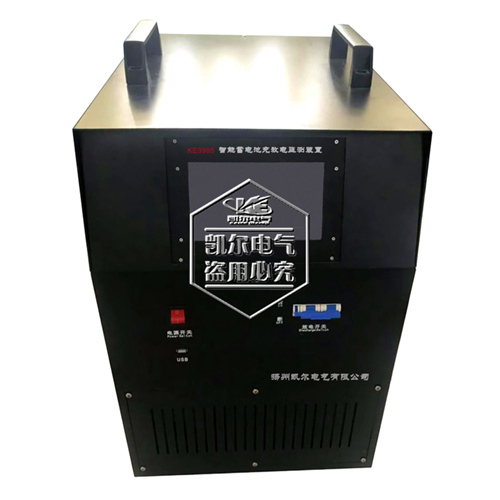

KEXDC-B型 智能蓄電池放電檢測儀

一、產品概述
       在電力中斷時，蓄電池作為備用電源在直流系統中起著極其重要的作用，許多重要的設備必須靠蓄電池來維護運行。但是在蓄電池預壽命到達之前，它的容量由于種種原因回發生顯著的下降。因此蓄電池的容量必須定時檢測，避免在電力事故停電時給您帶來慘重的經濟損失。
       為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，一般情況每年要對蓄電池組進行一次核對性放電測試。判定蓄電池容量是否滿足要求最可信賴的方法是進行深度恒流放電測試。傳統的蓄電池放電測試一般使用笨重的電阻箱，需要人工調節放電電流，控制精度低，工作繁復，勞動強度大。
       KEXDC-B型系列蓄電池放電檢測儀是專為電力、電信、航空應急電源和計算機網絡設計的一種新型電池檢測設備。本設備對蓄電池恒流放電,進行檢測及核對電池容量試驗,監測紀錄并儲存放電電壓,放電電流,放電時間,放電曲線等電路參數。本儀器具有RS-232和RS-485通訊接口、蓄電池組的電壓、電流信號和放電停止接口，可方便連接電腦打印各種記錄圖表、曲線和對蓄電池放電進行傳統和網絡控制。

二、性能特點及指標
       1、性能特點
       a、KEXDC-B型系列蓄電池放電檢測儀是一種新型的高科技產品,采用獨特的恒流電子負載和新型高效的電熱元件 在性能指標的適應性,使用的方便性及運行的可靠性,安全性均達到國內先進水平。
       b、可配合本公司生產的智能檢測系統使用，檢測系統采用先進多路自動掃描技術，通過電子開關實現被監測電池的切換，使得電壓監測系統監測的速度快，壽命長。根據蓄電池容量的數學模型，運用統計分析法快速準確地計算容量，及時發現不合格電池并報警。隨時提供電池組中各電池的電壓、電流的大小，且備有不合格電池電壓的存儲功能以便維護人員查詢分析。蓄電池放電檢測儀的RS-232可上傳傳數據到計算機,配合智能檢測系統進行數據分析并可長期保存數據與歷史數據進行對比，可得到：
       ① 單體蓄電池端電壓報表。
       ② 蓄電池維護報表。
       ③ 端電壓分段報表。
       ④ 單體蓄電池特性曲線。
       ⑤ 單體電壓曲線。
       ⑥ 電池組電壓曲線。
       ⑦ 同一電池組歷次放電電壓曲線比較。
       ⑧ 根據各種特性排序報表。
       ⑨ 功率大，輕松放電，大功率MOS模塊與高效發熱元件構成,功率余量大,強制風冷，輕松放電。
       ⑩ 本產品采用計算機輔助設計結構合理、體積小、重量輕 、散熱效果好攜帶方便。

      2、技術指標
       ① 輸入電源電壓即為待放電池電壓DC110V  DC220V 可選
       ② 放電電流：1-50A/220V  1-80A/110V  1-100A/48V
       ③ 電流精度：0.5％
       ④ 電流調整細度：0.1A
       ⑤ 放電終止電壓可按用戶要求設定
       ⑥ 散熱方式：強制風冷
       ⑦ 電壓測試精度：0.2％
       ⑧ 環境溫度：+5-40度
       ⑨ 環境濕度：5％-90％

三、使用操作說明
       1、使用注意事項
       a: KEXDC-B型系列蓄電池放電檢測儀和電池連接時，正負不得反接!!
       b：設備放置在通風良好無接露無腐蝕環境下運行.通風孔不得堵塞保證通風良好!
       c：本機在正常工作時不得帶電連接線，否則會引起連接端子和電路損害。

      2、接線說明
       a：電池輸入端的正極和負極應分別和放電儀正極和負極相連。
       b：?jiǎn)误w電壓采集正極和負極應分別和電池正極和負極相連。
       c：接線時檢查空開應在斷開位置。
       d：該裝置的阻抗選擇開關可按用戶要求設計，可組成48V，110V，220V，380兩種組合的放電儀。
       e：接線完畢后應認真檢查接線是否正確，注意電池輸入端子、單體電壓采集輸入端子正、負極是否正確不應接反!

注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
