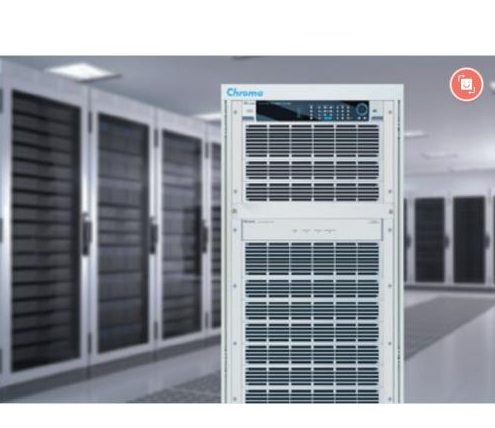

高功率直流電子負載(63206A-150-600)

  • 這真不是您需要的產品？
  • 品　　牌：
  • 中茂chroma
  • 主要規格：
  • 600W
  • 用　　途：
  • 電源測試
    • 高功率直流電子負載(63206A-150-600) 針對電池放電測試，Chroma 63206A-150-600提供用戶三種放電模式 : 定電流、定電阻與定功率模式，并透過設定截止電壓與停止時間(1秒~100,000秒)，讓電子負載能正確的停止拉載，確保電池不會因過度放電而損壞。除此之外，在量測方面，能測量電池的放電電量(WH、AH)與總放電時間。舉例說明 : 當按下Load ON開始拉載，63200A系列的內部定時器會開始進行計數，直到電池電壓降至所設定的截止電壓或按下Load OFF停止拉載，定時器才會停止計數。電池放電測試功能亦可應用在超電容的放電時 詳細信息 面板說明 1. 電源開關 : 電子負載主機的交流電源開關 2. VFD (Vacuum Fluorescent Display) 顯示器 : 顯示設置信息 3. 快捷鍵組 : 拉載模式切換快捷鍵 4. 功能鍵組 : 包含A/B鍵、RANGE、MODE、EXTEND、LOCK、 COFIG./LOCAL、EDIT、SPEC、SHORT、RECALL、ADVA、 SAVE、CLEAR等按鍵 5. ENTRY鍵組 : 數字鍵及ENTER鍵 6. 箭頭鍵 : 用來變更畫頁及選用窗體位置用 7. 可按壓旋鈕 : 按壓旋鈕鍵可進入?yún)?shù)編輯設定，設定完成后，再按壓一次旋鈕確認輸入值 8. USB HOST (尚未支持) : 供用戶自定義波形與編程程序數據下載、韌體更新等 9. 負載正負端子 10. 電壓感測端子 11. 電壓&電流監控輸出 : 按比例之電壓、電流波形模擬輸出 12. 系統總線 : 供主/從控制系統數據傳輸 13. 系統I/O : 供系統輸入/輸出控制信號 14. GPIB卡與以太網絡卡共享插槽 15. USB接頭16. AC輸入接頭 基本特點 ■定電流、定電阻、定電壓及定功率操作模式 ■定電阻+定電流、定電阻+定電壓、定電流+定電壓等進階操作模式 ■主/從并聯控制，并聯數量高達10臺 ■靜態與動態負載下進行同步動態控制 ■用戶自定義波形(UDW) ■定阻抗(CZ)模式仿真電容性負載開機 ■外部負載電流仿真 ■高達50kHz的自動變頻動態掃瞄 (Sweep) ■實時的電源供應器負載瞬時響應仿真及電壓峰值(Vpk+/-)量測 ■可透過前面板直接編程255組時序 ■超高精準度的電壓及電流量測 ■高速且精準的數字化(Digitizing)資料/量測擷取 ■待測物過電流/過載保護時，電壓、電流及***大功率點(Pmax)的保護點量測 ■時間量測、電池放電計時 ■瞬間過功率拉載 ■短路模擬、智能型風扇控制 ■保護功能：過電流(可調) 、過溫度、過功率(可調)保護與過電壓、反向告警 ■ USB(標配)、 Ethernet、GPIB (選配) 界面 動態負載 在快速的時代里，電子組件皆朝高速運作的方向設計，因此，電源組件對于瞬時的信號及動態響應的性能要求，比過去都高出許多。為滿足這些測試應用與要求，63206A-150-600提供高速、可編程動態負載(動態電流負載CCD與動態電阻負載CRD)、動態變頻掃掃描模式等。下圖所示為可編程的參數：設定電流高/低準位、T1/T2、爬升率/下降率與執行次數。在負載電流連續變化時，內部的監測機制與線路能使得電流波形失真度達到***小化，150V該機種的電流爬升***小反應時間為10μs、動態變化可高達50kHz。動態拉載模式提供一個獨特的仿真功能，可讓用戶設定一段時間的重復次數，范圍為1 ~ 65535。此功能非常適合應用于測試D/D轉換器與電池的瞬間大電流耐受程度。 動態變頻掃描控制 臺灣致茂/Chroma 63206A-150-600動態頻率掃描模式(如右圖所示)，可線性改變負載電流的頻率，頻率***高可達50kHz，此模式可測出待測物在***壞情況下的***大/***小電壓峰值。此動態頻率掃描功能的采樣率為500kHz。動態變頻掃描負載模式可仿真各種不同負載的情況，符合大部分使用者的需求。而63200A的遠程負載傳感器及控制線路，可確保不同頻率下動態負載操作的波形失真率***小化。 定阻抗模式(CZ MODE) 主板上會有許多電容，為避免服務器電源電源開機時瞬間對主板上的電容充電，而產生涌浪電流導致觸發電源供應器的過電流保護機制而無法順利開機，因此電源供應器需進行容性負載開機測試，為此Chroma 63206A-150-600動針對此一測試需求，提供定阻抗負載模式。定阻抗拉載模式不同于定電流及定功率的拉載方式，定阻抗模式亦即仿真實際的感抗、阻抗、容抗與負載來進行拉載，因此，拉載電流更能趨近真實情況。此波形圖為模擬交換式電源供應器于容性負載開機測試的電壓、電流波形。 過電流與過功率測試 電源設計時，為確保使用者的安全及降低電源的損壞率，過電流保護或過功率保護機制往往是需要被考慮與設計，63206A-150-600的過電流與過功率測試，可提供使用者自行設定步階電流或步階功率來進行電源的過電流或過功率保護測試，并于電子負載判定此測試結果為Pass或Fail，測試過程中的***大功率值(Pmax)，亦能自動擷取并顯示于顯示器上，能幫助使用者不透過示波器即可驗證所設計的過電流與過功率機制是否正確，更可為使用者減少許多測試時間。
