產品概述：

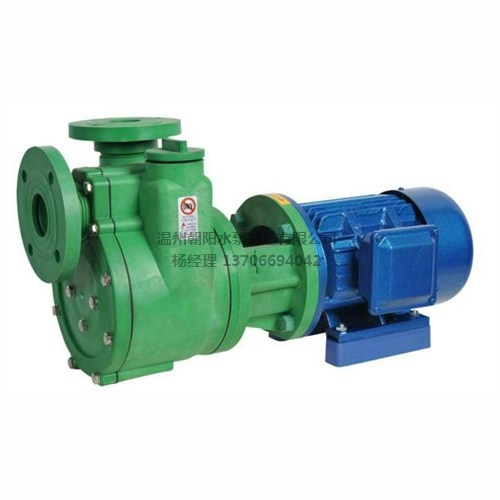

FPZ耐腐蝕塑料自吸泵采用增強聚丙烯(CFR-PP)一次注塑成型，機械強度高，耐腐蝕性能強，自吸泵結構上有獨具一格的科學性，泵腔內設有吸液室、儲液室、回液止回閥、氣液分離室、回流孔。只需在第 一次開機前灌引液，以后不必重復灌注引液，在吸送介質時，液體可時斷時續，斷液15分鐘內來液可繼續吸送，機械密封不需另加冷卻水冷卻，操作簡便、安全無泄漏，是取代液下泵的蕞佳產品。CFR-PP材質：無 毒、無污染、耐一般酸堿鹽類，工作溫度-14℃～80℃。
產品特點：
FPZ耐腐蝕塑料自吸泵具有體積小、重量輕、結構簡單、使用方便、效率高，價格低。泵體內腔光滑，葉輪為閉式，采用機械密封和耐橡膠圈密封等二種，全軸為不銹鋼用套筒式連接。輸送介質溫度為-20℃~80℃，流量：2.5-50m3/h 揚程：7-30m轉速2900r/min。
產品用途：
FPZ耐腐蝕塑料自吸泵主要用于輸送酸，堿，鹽等腐蝕性液體，但不得用于輸送若干對ABS工程塑料有顯 著作用的化學品，如芳烴、脂肪烴的鹵素衍生物，酮類及濃酸堿等。
性能參數：
|
型 號 |
流量 m3/n |
揚程 mm |
自吸高度 m |
自吸時間 s/m |
功率 kw |
進出口徑 mm |
與電機軸聯接形式 |
|
25FPZ-10(D) |
2.5 |
10 |
3 |
60 |
0.75 |
1 1/2 |
直聯式 |
|
32FPZ-11(D) |
3.5 |
11 |
3 |
60 |
0.75 |
1 1/2 |
直聯式 |
|
40FPZ-18(D) |
11 |
18 |
4 |
60 |
1.5 |
40/30 |
直聯式 |
|
50FPZ-20(D) |
13 |
20 |
4 |
60 |
2.2 |
50/40 |
直聯式 |
|
25FPZ-10 |
2.5 |
10 |
3 |
60 |
0.75 |
1 1/2 |
聯軸式 |
|
32FPZ-11 |
3.5 |
11 |
3 |
60 |
0.75 |
1 1/2 |
聯軸式 |
|
40FPZ-18 |
11 |
18 |
4 |
60 |
1.5 |
40/30 |
聯軸式 |
|
50FPZ-20 |
13 |
20 |
4 |
60 |
2.2 |
50/40 |
聯軸式 |
|
65FPZ-28 |
20 |
28 |
4 |
60 |
4 |
65/50 |
聯軸式 |
|
80FPZ-30 |
50 |
30 |
4 |
60 |
7.5 |
80/65 |
聯軸式 |
注意事項
FPZ塑料耐腐蝕自吸泵在安裝使用前(由于長途運輸)必須仔細檢查各部緊固件是否松動,若有松動應重新緊固,檢機軸的同心度,如有偏離必須校正。
1、安裝管道不可直接支撐在泵的進出口法蘭上,必須另設支撐點,以防變形損壞。進口管路要改盡量少管,路路水力損失,90。彎頭不得超過兩個,吸入管不得漏氣,否則會影響抽真空吐液時間或出現不吐液及流量、揚程不足。
2、第 一次使用開機前打開注液蓋,將引液注滿FPZ、PVZ耐腐蝕自吸泵體,并將注液蓋擰緊,不得漏氣,嚴禁脫液空轉及反轉。
3、有支架軸承箱的泵,使用前必須加注冷卻機油至視鏡面的一半,否則要燒壞軸承,并要定期更換機油。
4、輸送液不能否有泥沙或較長軟纖維,以防堵塞損壞葉輪及機械密封。
5、FPZ塑料耐腐蝕自吸泵的出口應裝閥門,先關閥再停機,先開機再開閥。
保養與維修
1、使用一段時間后,發現自吸泵機械密封端面泄漏,是端面磨損所致,應詢整動環,放松不銹鋼半圓的兩顆螺釘,適用向前推進,用手旋轉泵軸以輕松無阻力為佳,過松會產生泄漏,過緊易磨損影響機械密封的壽命。
2、每天連續開機8~16個小時蕞佳。24小時連續運轉的應有備件,定期更換維修,更換期一般為二至三個月,到期都應拆下來檢修。不影響生產,非連續運轉生產的可隨時檢修。
3、輸送介質比生大于1.2時應另配電機,否則將影響揚程或導致電機燒壞。
4、拆卸順序為:卸下電機、支架、底板螺釘、卸下機械密封罩,冷卻水咀、松開動環卡環螺栓,靜環壓板螺栓、前后泵蓋螺栓,將葉輪軸拉桿緊定螺釘擰松,擰出3~5mm,用鐵錘敲打拉桿,將葉輪打松后,卸下拉桿、葉輪和機械密封,在卸機械密封件時應手工操作,不可用金屬工具敲打,嚴防損壞。
5、檢修:清除自吸泵泵殼、前后泵蓋、葉輪、機械密封組件內的污物,并沖刷干凈,無損壞的可繼續使用,檢查機械密封兩端面有無損壞,動環端面磨損或劃傷較少的可用細金相砂放在平板上進行磨平,可繼續使用。
