高精度電流傳感器規格說明 航智供

  • 這真不是您需要的產品？
  • 品　　牌：
  • 航智
  • 主要規格：
  • 0
  • 用　　途：

    • 高精度電流傳感器規格說明 航智供


           AIT 系列計量測量級模擬電流傳感器是航智精密自主研發、生產的高精度、低成本、交直流通用、全量程、低零漂、低溫漂的磁通門傳感器。

            多點零磁通技術系統應用于現有高精度直流傳感器技術之上，激勵磁通閉環控制技術、自激磁通門技術及多閉環控制技術相結合，實現了對激勵磁通、直流磁通、交流磁通的零磁通閉環控制，并通過構建高頻紋波感應通道實現了對高頻紋波的檢測，從而使傳感器在全帶寬范圍內擁有比較高的增益和測量精度。

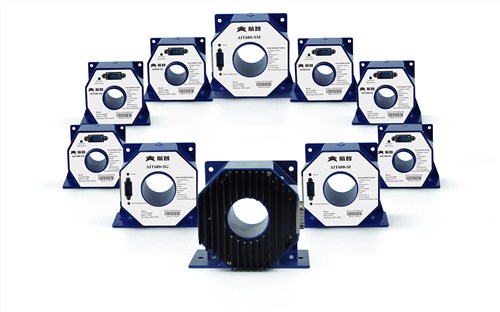

      產品圖片


      核心技術：                                              性能特點：


      ◇ 激勵磁通閉環控制技術                            ◇ 原、副邊隔離測量

      ◇ 自激退磁技術                                        ◇ 出色的線性度和準確度

      ◇ 多點零磁通技術                                     ◇ 極低的溫漂

      ◇ 多級量程自動切換技術                            ◇ 極低的零漂

      ◇ 溫控補償技術                                        ◇ 強抗電磁干擾能力

                                                                    ◇ 寬頻帶和低響應時間

      應用領域


      ◇ 醫療設備 ：掃描儀、MRI                         ◇ 軌道交通：高速列車、地鐵 、有軌無軌電車

      ◇ 電力 ：變流器、逆變器                           ◇ 測試儀器儀表 ：功率分析儀、高精密電源

      ◇ 新能源：光伏、風能                                ◇ 汽車：電動汽車

      ◇ 艦船：電力驅動艦船                                ◇ 航空航天：衛星、火箭

      ◇ 計量：檢定與校準                                   ◇ 智能電網測量：發電、電池監測、中低壓變電站

      ◇ 工業控制 :工業電機驅動 、焊接 、機器人 、吊車、電梯、滑雪升降機




      電氣性能：




      項目

      符號

      測試條件

      相當小值

      標稱

      比較大值

      單位

      原邊額定直流電流

      IPN_DC

      —

      —

      ±600

      —

      Adc

      原邊額定交流電流*

      IPN

      —

      —

      424

      —

      Aac

      原邊過載電流

      IPM

      1分鐘

      —

      —

      ±900

      Adc

      工作電壓

      VC

      —

      ±14.2

      ±15

      ±15.8

      V

      功耗電流

      IPWR

      原邊額定電流

      ±30

      ±430

      ±630

      mA

      電流變比

      KN

      輸入：輸出

      1500:1

      1500:1

      1500:1

      —

      額定輸出電流

      ISN

      原邊額定電流

      —

      ±0.4

      —

      A

      測量電阻

      RM

      見圖1

      0

      2.5

      5

      Ω
















      精度測試：

      項目

      符號

      測試條件

      相當小值

      標稱

      比較大值

      單位

      準確度

      XG

      輸入直流，25±10oC

      —

      —

      10

      ppm

      線性度

      εL

      —

      —

      —

      2

      ppm

      溫度穩定性

      TC

      —

      —

      —

      0.1

      ppm/K

      時間穩定性

      TT

      —

      —

      —

      0.2

      ppm/month

      供電抗干擾

      TV

      —

      —

      —

      1

      ppm/V

      零點失調電流

      IO

      @25oC

      —

      —

      1（用戶可調零）

      ppm

      紋波電流

      IN

      DC-10Hz

      —

      —

      0.5

      ppm

      動態響應時間

      tr

      di/dt=100A/us,上升至90%IPN

      —

      —

      1

      us

      電流變化率

      di/dt

      —

      100

      —

      —

      A/us

      頻帶寬度（-3dB）

      F

      —

      0

      —

      500

      kHz

      零點失調電流

      IOT

      全溫度范圍

      —

      —

      ±5

      μA




      安全特性：









						項目






						符號






						測試條件






						數值






						單位










						隔離電壓 / 原邊與副邊之間






						Vd






						50Hz,1min






						2.5






						KV










						瞬態隔離耐壓 / 原邊與副邊之間






						Vw






						50us






						5






						KV










						隔離電壓 / 副邊對外殼






						Vd






						50Hz,1min






						2.5






						KV










						爬電距離 / 原邊與外殼之間






						dCp






						—






						11






						mm










						電氣間隙距離 / 原邊與外殼之間






						dCi






						—






						11






						mm










						相比漏電起痕指數






						CTI






						IEC-60112






						600






						V















































      •
