PCB板卡其核心是采用FPGA芯片，芯片主頻為100MHZ。

FPAG芯片的優點：

由邏輯單元、RAM、乘法器等硬件資源組成，通過將這些硬件資源合理組織，可實現乘法器、寄存器地址發生器等硬件電路。

芯片清洗在半導體工業中，關于清洗是非常重要的一步，從沙礫到芯片，“點石成芯”會主要經歷硅片制造、晶圓制造、芯片封裝和芯片測試幾大流程，清洗則貫穿了芯片制造的全產業鏈，也是重復次數最多的工序。

所描述的工序包括三類：

硅片制造過程：清洗拋光后的硅片，保證表面平整度和性能，提高后續工藝的良品率。

晶圓制造過程：在光刻、刻蝕、沉積、離子注入、去膠等關鍵工序前后清洗，減小缺陷率。

芯片封裝過程：根據封裝工藝進行TSV清洗、UBM/RDL清洗、鍵合清洗等。

威固特VGT-1609FP光學超聲波清洗機清洗芯片后可以滿足以下要求：

1. 不會殘留干燥斑點和污痕；
2. 不會有泛白、泛藍等的化學變質，不會有暗傷等的物理變質。

清洗設備基礎性原理：

清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和系統自身不停地作上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

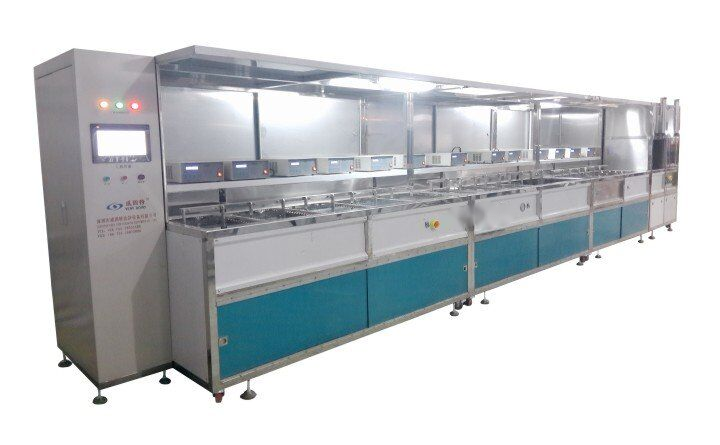

威固特VGT-1609FP光學超聲波清洗機大概配置：

設備共有16個功能槽，配置有環保液處理系統、循環過濾系統、自動恒溫系統、拋動系統、超聲波清洗系統、抽風裝置、IPA漂洗系統、IPA烘干系統等。設備采用環保型水溶劑洗滌、純水漂洗、IPA烘干（防爆）等成熟工藝，為環保型清洗機。

清洗流程：

上料→蒸餾回收系統→1環保液→2環保液→3環保液→4環保液→5洗劑清洗→6洗劑清洗→7市水漂洗→8洗劑清洗→9洗劑清洗→10純水漂洗→11純水漂洗→12純水漂洗→13IPA漂洗漂洗→14IPA漂洗→15IPA漂洗→16IPA烘干→下料。

超聲環保溶劑槽結構：

• 第三槽液滿后向前溢流，最后由第一槽溢流口流至蒸餾回收槽。蒸餾回收后的溶劑補至第三槽；
• 各槽底部皆設排液閥；第一槽與第二槽底部有球閥連通；
• 槽體及管路：各清洗缸、槽內注入3/4深的清水，一小時后檢查各缸體及液路管道與閥門不應出現滲漏現象。

超聲水劑清洗槽：

• 每槽設四面溢流口，溢水槽寬35 mm，各槽皆為獨立循環槽， 由循環泵將洗劑由儲液箱抽出經過濾后再運回清洗槽，即子母槽循環；
• 設置獨立循環過濾系統；
• 各槽底部設排液閥且互相串聯連至總排管；
• 槽內設溫度感應器，溫控范圍：RT-100℃；
• 槽外設置拋動。

超聲IPA蒸汽干燥槽：

蒸汽浴洗的加熱方式采用高溫油（導熱油或采用蒸汽）外包間接加熱,由于高溫油加熱溫度高,且對IPA加熱密度均勻,因此可以獲得均勻、足夠地蒸汽密度，獲得良好的蒸浴效果和干燥效果。因是外包間接加熱，安全性高；

為減少揮發，降低使用成本，防止異味的溢出，又可獲得良好的冷卻干燥效果。因此，在上部設足夠冷卻區間，并分為兩層冷凝管冷卻，由冷水機提供冷卻源（需方自備）。采用“大肚婆”的形式；

IPA由于易溶于水，一定時間后濃度會降低，為保證蒸浴和干燥效果，需要定時更換IPA溶液。更換時可以通過球閥控制，排放到廢液儲存箱；

高精度表面清洗除前面需要有合理的清洗工藝和配置外，更需要良好的脫水效果。工件表面如果有任何垢點或積水點，最后都將影響清洗效果。IPA有較高的沸點，又能較好的溶于水，經過前面IPA的有效脫水和該槽的蒸汽浴洗，工件表面已僅存IPA，經過高溫后有效地散失，可以實現表面高清潔度和干燥之目的。
