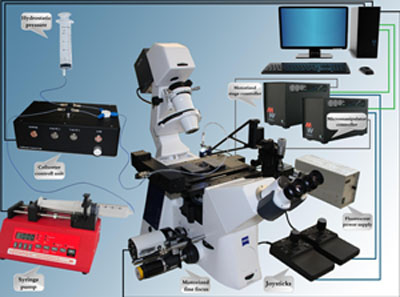

整套系統包含了配有數碼相機的倒置顯微鏡，二維顯微鏡機動載物臺，一維機動顯微操縱器，CellSorter 控制單元，和注射泵。我們采用液體靜壓力方式進行細胞沉積，微量吸液管連接到一個可旋轉的顯微鏡操作臂，可從35mm 的培養皿中提取細胞，并且沉積到玻璃載片或者80PCR管中。

        全自動細胞分選儀配備高精度微移液管支架，控制臺始終保證微量吸液管位于視場的正中心， 并且微移液管控制臺可非常容易地安裝在物鏡上，同時軟件可對移液管的位置進行偏差校準。

        微移液管的尖端可通過轉動控制臺的旋鈕進行手動聚焦，且微移液管的尖端科在顯微鏡中非常容易的被觀察到，同時顯微鏡的圖像可跟進調整； 玻璃微移液管更換非常便捷，當更換培養皿時簡單地取下來分選針頭即可。



設備特點

  Ø  兼容所有的倒置顯微鏡

  Ø  快速手動調節通過LED照明光源

  Ø  分選針頭更換快速、便捷

  Ø 可通過連接環完美的安裝到顯微鏡的物鏡上



自動單細胞沉積功能：

  *  單細胞輸送到達每一個PCR管

  * 滴液體積小于1ul

  *  一個循環可裝滿80個PCR管

  * 每個Cell沉積時間15~20秒

  *  可在一個玻璃蓋玻片上原位測試單個細胞沉積



CellSorter微量吸液管非自動化的細胞沉積平臺









































a． 微量吸液管的路徑。

       在一個典型的分類過程中，可根據路徑對細胞進行逐個提取，有200個細胞從培養皿中被提取。比例尺：100μm。

b． 硬件仿真模擬的控制軟件。

       在虛擬的培養皿中，熒光細胞被標記為綠色小球，通過微量吸液管對細胞進行提取。

c． 微量吸液管定位裝置微量吸液管布局圖。

       控制臺通過物鏡環固定在物鏡上方，玻璃微量吸液管被固定在控制臺中心光軸位置。微量吸液管頂端通過LED燈照射，照射光通過微量吸液管直接被引入到物鏡。微量吸液管尖端可通過手動調節彈簧旋鈕上下移動到物鏡焦點位置。培養皿可以進行水平移動，微量吸     液管上端通過撓性導管連接到注射泵上。





計算機控制單元

       全自動細胞分選儀控制臺可通過計算機USB接口控制流體閥和顯微LED照明光源，同時也可以自由地控制顯微鏡熒光快門，并且整合了高速控制閥實現流體快速、精密控制。

注射泵

全自動細胞分析儀標準配置注射泵型號為NE-1000

Ø簡易鍵盤操作界面

Ø最大可裝配一個60cc的注射器

Ø輸液率：0.73μL/小時（1cc注射器）到2100ml/小時（60cc注射器）

          * 其他規格的泵也可以整合在該設備中使用。



玻璃微移液管

       全自動細胞分析儀使用微量吸液管對細胞進行分選，微量吸液管內孔徑范圍為50~80um；

可根據客戶的應用提供最優的內孔徑方案；更小的微移液管可達亞微米級，用于大分子的操縱。





自動單細胞沉積到PCR管

Ø  可將單細胞移動到每一個PCR管中

Ø  一個循環可填滿10PCR條，容納80個管

Ø  蓋玻片單細胞原位沉積試驗

Ø  最小滴定體積優于1ul

Ø  15~20秒每個細胞





單細胞提取



圖a為蓋玻片上15個NE-4C單細胞培養基滴液，通過顯微鏡觀測，滴液間距為5mm。滴液體積大約為0.74 ±0.03 μl。

相位對比圖b和熒光圖c是滴液中一個完整的細胞。通過排序篩選后出現在小滴液中顯示為相位對比和熒光兩種模式，箭頭位置為滴液中的細胞。

相差和的熒光圖像單個細胞完整無損。在下降。在排序過程中細胞檢測的小滴在兩相襯和熒光模式。箭頭指向細胞在一個下降。



細胞損傷

       3T3細胞培養圖a和提取后圖b。圖a中4個細胞用白框進行標注；圖b中注意箭頭所指位置為細胞突殘留在表面。在這個排序中只有這4個以外的一個細胞存活了。

微量吸液管的孔徑截面圖列在圖a左下角。比例尺：100mm



細胞存活



























        NE-4C（圖a）和3T3（圖c）細胞培養前，細胞排序后圖b、d。頂面板顯示培養出的細胞和分選后底部面板，分選的細胞用白框標注。圖e顯示細胞分選2小時后的存活狀況：NE-4C細胞左列為4個NE-4C以外的3個幸存細胞的相襯顯微鏡圖；右列為同樣的細胞通過亞甲藍染色后通過203物鏡捕捉到的圖像。3T3細胞左列為3個幸存細胞圖像，培養細胞在分選前用胰島素—EDTA預處理過。微量吸液管的孔徑截面圖列在圖a右上角。所有圖像比例尺：100mm，明視場e圖像比例尺為：25mm
